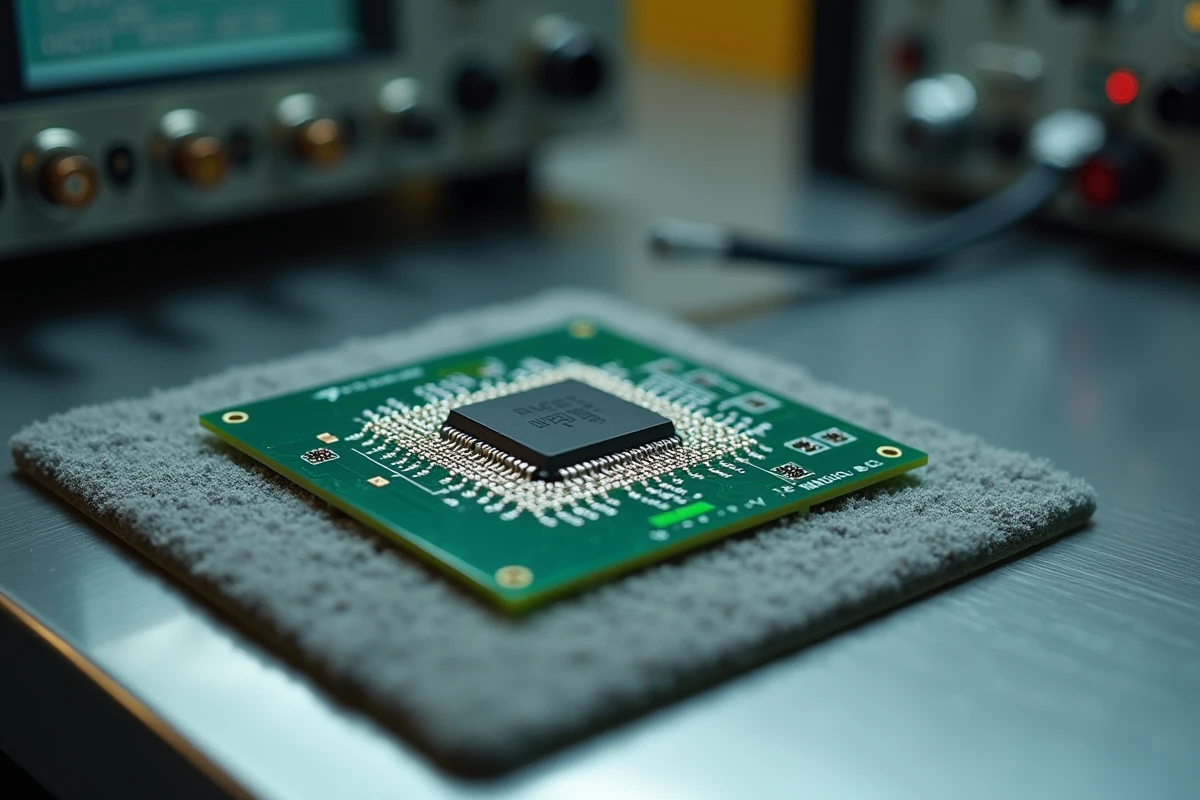

Dans un assemblage flip chip, la connexion entre la puce et son substrat repose sur une fine couche métallique déposée sous chaque bille de soudure. Cette couche, appelée under bump metallization (UBM), assure à la fois le contact électrique, la tenue mécanique et la barrière contre la diffusion des métaux. Pour un ingénieur RF, la qualité de cette interface conditionne directement les performances du signal à haute fréquence, la fiabilité thermique et la durée de vie du composant.
Packaging RF hétérogène et contraintes spécifiques de l’UBM
Un module RF moderne intègre souvent plusieurs puces de technologies différentes (silicium, GaN, SiGe) dans un même boîtier. Ce packaging hétérogène multiplie les interfaces, et chaque interface UBM subit des contraintes distinctes.
Lire également : Convertisseur yt MP3 Gratuit : comment garder une excellente qualité audio ?
La raison est simple : chaque matériau possède son propre coefficient de dilatation thermique. Quand le module chauffe pendant l’émission d’un signal de puissance, les couches se dilatent de manière inégale. Les contraintes mécaniques se concentrent alors sur l’UBM, qui sert de tampon entre la puce et la bille de soudure.
En RF, ces contraintes ne sont pas seulement mécaniques. Le signal haute fréquence circule en surface des conducteurs (effet de peau). Si la couche d’adhésion ou la couche barrière de l’UBM présente une rugosité excessive ou une épaisseur irrégulière, les pertes d’insertion augmentent de façon mesurable. L’état de surface de l’UBM affecte directement la qualité du signal RF.
A lire également : Qu'est-ce qu'un forfait mobile sans engagement ?
Simulations prédictives et dégradations UBM induites par l’IA
Les outils de simulation classiques modélisent le comportement de l’UBM à partir de paramètres statiques : épaisseur des couches, propriétés des matériaux à température nominale, géométrie du bump. Cette approche fonctionne pour un design homogène en régime stable.
Elle atteint ses limites face au packaging hétérogène piloté par des charges de travail variables, typiques des circuits intégrant de l’intelligence artificielle. Un accélérateur IA génère des pics de consommation irréguliers, des gradients thermiques rapides et localisés. Ces transitoires thermiques accélèrent la formation de composés intermétalliques à l’interface UBM/soudure, un phénomène que les simulations en régime permanent ne capturent pas.
Limites des modèles thermomécaniques conventionnels
Un modèle par éléments finis standard applique un profil de température uniforme ou cyclique régulier. Il sous-estime les hot spots créés par les blocs de calcul IA, qui activent et désactivent des clusters de transistors en quelques microsecondes.
Les pics thermiques localisés accélèrent la croissance des intermétalliques à l’UBM, notamment les composés Cu₆Sn₅ côté cuivre ou Ni₃Sn₄ côté nickel. Ces phases fragiles réduisent la section conductrice et augmentent la résistance de contact.
Pour un ingénieur RF, cette dégradation progressive se traduit par une dérive des paramètres S du composant au fil du temps, un vieillissement que les marges de conception initiales ne couvrent pas toujours.
Vers des simulations couplées électro-thermo-mécaniques
Anticiper ces dégradations suppose de coupler trois domaines dans la simulation :
- Le profil thermique réel du circuit, incluant les transitoires rapides liés aux charges IA, et pas seulement un cycle thermique moyen
- La croissance des phases intermétalliques à l’interface UBM, modélisée en fonction du temps, de la température et de la densité de courant locale
- L’impact de cette évolution sur l’impédance RF du bump, en intégrant les modifications de géométrie et de conductivité des couches
Ce type de simulation multiphysique reste peu répandu dans les flux de conception RF courants. La plupart des équipes traitent encore la fiabilité du bump et la performance RF comme deux problèmes séparés.
Électromigration et choix de la structure UBM en RF
L’électromigration, c’est le déplacement d’atomes métalliques sous l’effet du courant. Dans un bump de soudure, ce phénomène crée des vides (côté cathode) et des accumulations (côté anode). Si la densité de courant locale dépasse un seuil critique, le bump finit par se rompre.
Des travaux publiés sur des structures Sn-Ag montrent que l’ajout d’une couche de nickel dans l’empilement UBM réduit la densité de courant maximale dans la soudure. Cette couche Ni agit comme un répartiteur de courant et ralentit la dissolution du cuivre sous-jacent. Le mode de défaillance change : au lieu d’une dissolution rapide du cuivre et d’une formation massive de Cu₆Sn₅, la rupture se produit plus tard, par création de vides à l’interface Ni₃Sn₄/soudure.
Pour un design RF, ce choix a une conséquence directe. La couche de nickel est ferromagnétique. À des fréquences de plusieurs gigahertz, elle peut introduire des pertes supplémentaires si son épaisseur n’est pas maîtrisée. Le compromis fiabilité/pertes RF impose de dimensionner la couche Ni au micromètre près.
Points de vigilance pratiques pour l’ingénieur packaging RF
Vous concevez un module RF intégrant des composants hétérogènes avec des charges IA variables ? Plusieurs points méritent une attention particulière dès la phase de conception.
- Vérifier que le profil thermique utilisé dans les simulations de fiabilité inclut les transitoires réels du circuit, pas un simple cycle min/max
- Caractériser l’impact de chaque couche de l’empilement UBM (adhésion, barrière, mouillage) sur les paramètres S, en incluant les tolérances de fabrication
- Suivre la croissance des intermétalliques lors des tests de vieillissement accéléré et corréler cette croissance avec l’évolution des pertes d’insertion mesurées
- Arbitrer explicitement entre l’épaisseur de la couche barrière Ni (fiabilité mécanique et électromigration) et les pertes RF qu’elle engendre à la fréquence de travail
Un empilement UBM optimisé pour la fiabilité ne l’est pas forcément pour la performance RF, et inversement. Documenter ce compromis dans la spécification du module évite les surprises lors de la qualification.
La convergence entre packaging hétérogène, charges IA et exigences RF crée un espace de conception où les marges traditionnelles ne suffisent plus. Les équipes qui intègrent la simulation multiphysique couplée dès la phase de sélection de l’empilement UBM se donnent un avantage concret sur la fiabilité long terme de leurs modules.
